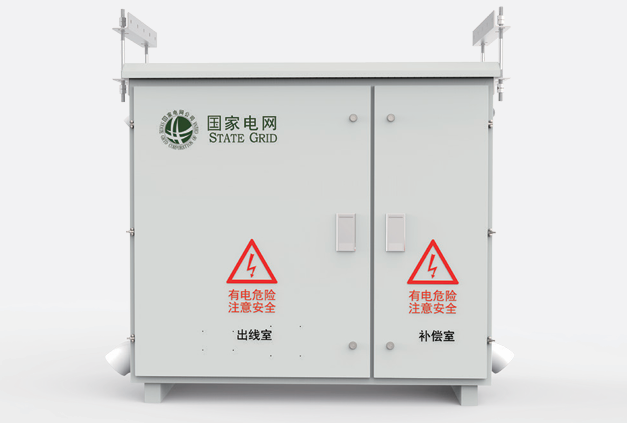

智能综合配电箱（JP 柜）
JP 柜（低压交流综合配电箱）
JP 柜（低压交流综合配电箱）是一种安装于变压器低压侧的集电能分配、计量、保护、控制、无功补偿于一体的综合配电产品，由开关室、计量室和补偿室三个部分组成，主要元器件包括断路器、计量和测量电流互感器、电能表及数据采集终端、配电综合控制终端、电容器投切单元和自愈式低压并联电容器等。 该产品能改善低压配电网的功率因数，降低损耗，提高负载端的供电质量，提高变压器、传输线的利用率。它在节能降损、加强电力系统网络安全和稳定运行，提高用户经济效益等方面具有重要意义。

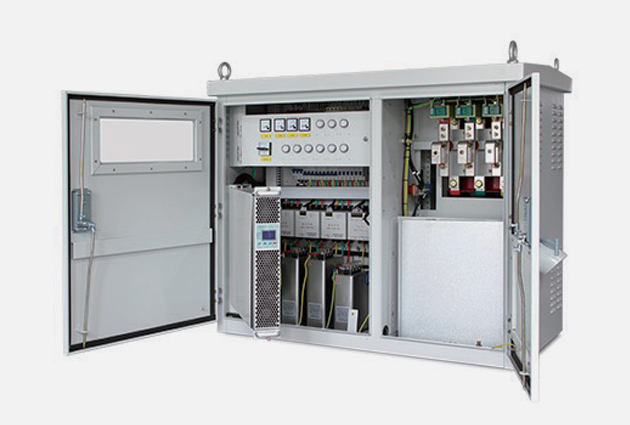

产品特点
无功、谐波、三相不平衡及 N 线电流同时补偿，一机多能
台区柱上无需增加额外设备，节约空间和减少运维工作量
台区变压器、进出线断路器、漏电保护开关、电能质量治理等多种采集监控
电力电子电能优化模块采用插拔式安装，一键运行，简易运维，提供数据互联接口

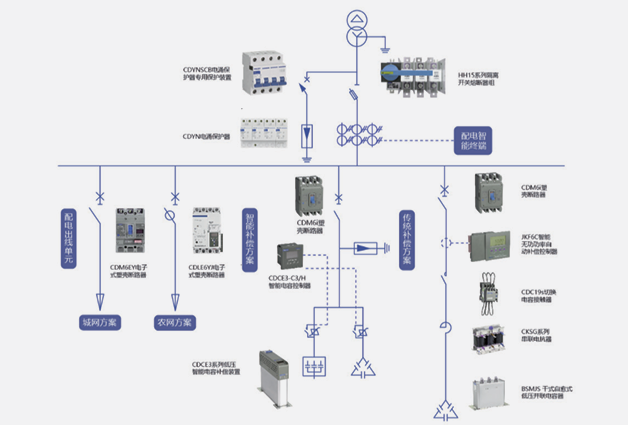

典型接线方式
- 进线采用隔离开关 + 断路器方式或采用隔离开关、刀熔开关、负荷隔离开关、断路器方式；
- 出线配置 1-4 回路；进线和出线断路器可选用带有通信功能剩余电流动作断路器，具备自动重合功能，实现进出线回路的自动保护控制功能；
- 电容器投切开关可选用复合开关或接触器；
- 可选用智能电容器取代微型断路器 + 复合开关（接触器）+ 电容器；
- 2400kVA 及以上容量变压器综合配电柜内母线可选用封闭母线系；
配电变压器容量大于等于 100kVA 的，无功补偿采用全自动带配电监测（显示三相 U/A/W/Q/COSφ）并带通信功能的补偿控制器，实现用户对变压器的远程监控。
